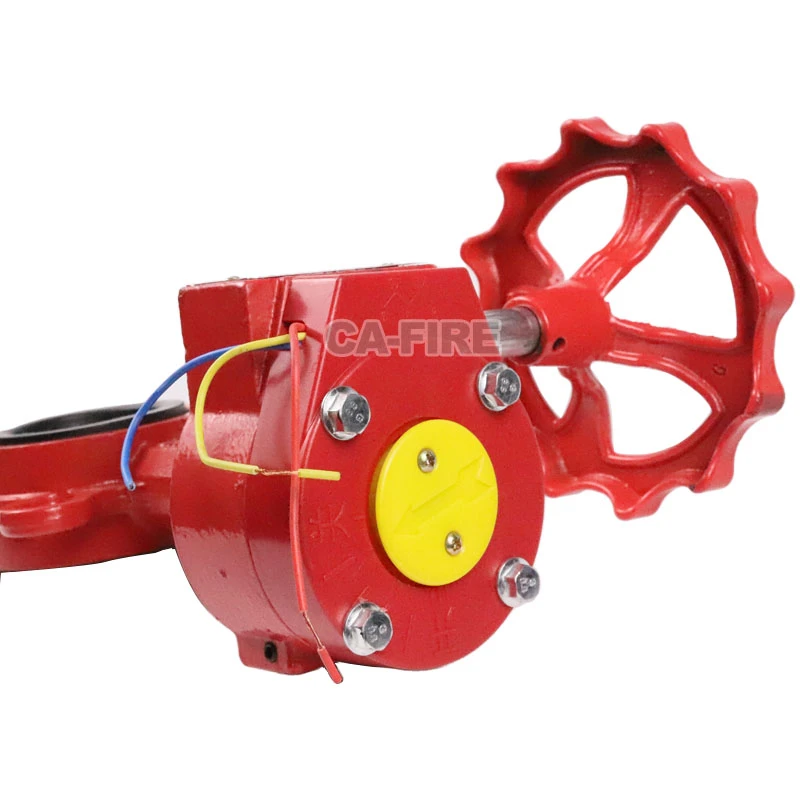

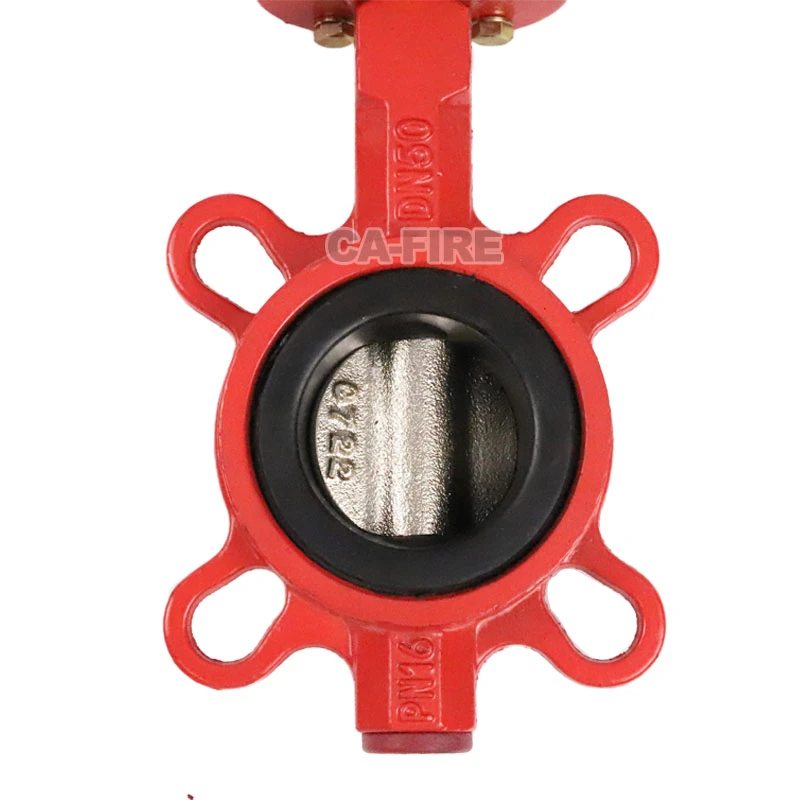

Zawór motylkowy typu waflowego z operatorem przekładni ślimakowej
Przepustnica płytkowa z napędem z przekładnią ślimakową to wysoce wydajne i niezawodne urządzenie do kontroli przepływu, zaprojektowane do szybkiego-odcinania i regulacji w różnych systemach rurociągów. Jego kompaktowa konstrukcja-umożliwia łatwy montaż pomiędzy standardowymi kołnierzami rurowymi, co czyni go wszechstronnym rozwiązaniem do wielu zastosowań przemysłowych. Zastosowanie napędu z przekładnią ślimakową zapewnia płynną i precyzyjną kontrolę nad tarczą zaworu, nawet w trudnych warunkach
Opis
Ca-Fire Protection Co., Ltd jest jednym z najbardziej wiarygodnych producentów i dostawców przepustnic typu waflowego z napędem z przekładnią ślimakową w Chinach. Witamy w hurtowych produktach sprzętu przeciwpożarowego na zamówienie w konkurencyjnej cenie z naszej fabryki. Skontaktuj się z nami, aby uzyskać więcej tanich produktów.
Opis produktów
⚙️ Opis produktu
Zawór talerzowy o wzorze płytkowym ze śrubowym mechanizmem napędowym stanowi zintegrowane urządzenie do zarządzania przepływem, które łączy technologię dysku obrotowego z mechanicznymi systemami napędowymi. Taka konfiguracja zapewnia niezawodną obsługę ręczną w połączeniu z możliwościami precyzyjnego sterowania płynami, co stanowi praktyczne rozwiązanie dla systemów rurociągów wymagających zarówno funkcji izolacji, jak i regulacji. Projekt kładzie nacisk na niezawodność działania i wydajność instalacji w różnych środowiskach przemysłowych.
Dane techniczne
| Przedmiot | Specyfikacja |
|---|---|
| Specyfikacja modelu | ZSDF7-Q-50/65/80/100/125/150/200/250/300-16 |
| Średnica nominalna DN (mm) | 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 / 300 |
| Długość twarzy-do- (mm) | 45 / 50 / 50 / 55 / 60 / 60 / 65 / 70 / 80 |
| Znamionowe ciśnienie robocze | 1,6 MPa |
| Ciśnienie próbne powłoki | 6,4 MPa |
| Odpowiednie medium | Woda, roztwór piany |
| Średnia temperatura | 4 – 70 stopni |
Typowe zastosowania
Systemy uzdatniania wody: Izolacja i regulacja w rurociągach wody pitnej, drenażowych i ściekowych.
Systemy HVAC: Kontrola wody lodowej, gorącej wody i płynów w układach uzdatniania powietrza.
Przetwarzanie chemiczne i farmaceutyczne: Postępowanie z neutralnymi lub łagodnymi mediami chemicznymi w rurociągach procesowych.
Produkcja żywności i napojów: Kontrola płynów sanitarnych w liniach przetwórczych i przesyłowych.
Wytwarzanie energii i energia: Rurociągi pomocnicze do wody chłodzącej, przesyłu paliwa i usług ogólnych.
Zastosowania morskie i przybrzeżne: Izolacja przewodów wody morskiej, słodkiej i oleju opałowego na statkach i platformach.
Zasada działania
Obsługa ręczna: Obracanie pokrętła powoduje obrót ślimaka, który zazębia się z kołem ślimakowym zamontowanym na trzpieniu zaworu.
Kontrola przepływu: Trzpień przenosi ruch obrotowy na dysk, który obraca się o 90 stopni od pełnego otwarcia (równolegle do przepływu) do całkowitego zamknięcia (prostopadle do przepływu).
Utrzymanie pozycji: Właściwa charakterystyka mechanizmu przekładni ślimakowej-samoblokująca zapobiega przesuwaniu się tarczy pod wpływem ciśnienia płynu, zapewniając stabilne ustawienie.
Modulacja przepływu: Częściowy obrót tarczy pozwala na precyzyjną liniową regulację przepływu w celu spełnienia określonych wymagań procesu.
Charakterystyczne atrybuty
Zoptymalizowany projekt przestrzenny: Konfiguracja przekładkowa zmniejsza wymagania dotyczące wymiarów i masy, upraszczając procesy integracji.
Stała wydajność: Spiralny układ napędowy zapewnia płynną pracę i niezawodne utrzymanie pozycji.
Skuteczne uszczelnienie: Konstrukcja uszczelnienia obwodowego zapewnia spójne ograniczenie przepływu w różnych scenariuszach operacyjnych.
Możliwość dokładnego sterowania: Umożliwia precyzyjne zarządzanie płynami przy stabilnym pozycjonowaniu pośrednim.
Solidna konstrukcja: Dobór materiałów i zabiegi ochronne zwiększają trwałość w wymagających zastosowaniach.
Dostępność usług: Architektura modułowa ułatwia kontrolę i wymianę komponentów, redukując przerwy w działaniu.
Praktyczna wydajność: Równoważy charakterystykę wydajności z kwestiami związanymi z wdrażaniem i konserwacją w celu zapewnienia szerokiego zastosowania.
🛡️ Wskazówki dotyczące bezpieczeństwa i zgodności
Bezpieczeństwo operacyjne i standardy
Weryfikacja przed-wdrożeniem: Upewnij się, że specyfikacje urządzenia są zgodne z parametrami systemu, w tym charakterystyką płynu, zakresami ciśnienia roboczego i warunkami temperaturowymi. Unikaj przekraczania wyznaczonych limitów.
Prawidłowa procedura instalacji: Zapewnij właściwe ustawienie interfejsów połączeniowych i jednolitą kolejność mocowania, aby zapobiec problemom z wydajnością.
Odpowiednie praktyki postępowania: Działanie w ramach zaprojektowanych parametrów momentu obrotowego bez dodatkowych urządzeń dźwigniowych. Zachowaj świadomość podczas procedur regulacyjnych.
Systematyczna konserwacja: Ustal regularne okresy kontroli integralności uszczelnienia i smarowania elementów napędu. Wymień elementy eksploatacyjne w oparciu o warunki serwisowe.
Rozważania dotyczące integracji systemu: To urządzenie nie pełni funkcji podstawowego urządzenia izolującego lub zabezpieczającego. Systemy krytyczne powinny posiadać dedykowane mechanizmy ochronne.
Adaptacja środowiskowa: Należy rozważyć środki ochronne dla odsłoniętych komponentów, jeśli są one instalowane w trudnych warunkach środowiskowych.
Dopasowanie regulacyjne: Należy przestrzegać odpowiednich regionalnych norm dotyczących sprzętu przemysłowego i przepisów dotyczących systemów płynów przez cały cykl życia produktu.
Często zadawane pytania
P1: Czy ten zawór może zapewnić-szczelne-pęcherzykowe odcięcie?
Odp.: Zawór zapewnia doskonałe uszczelnienie w stanie zamkniętym, gdy dysk dociska się do gniazda. Rzeczywista zdolność uszczelniania zależy od konkretnych właściwości mediów, ciśnienia i temperatury. Do wymagających zastosowań dostępne są specjalne materiały siedzeń.
P2: Czy trudno jest obrócić operatora przekładni ślimakowej?
Odp.: Konstrukcja przekładni ślimakowej zapewnia przewagę mechaniczną, dzięki czemu praca jest stosunkowo płynna. W przypadku zaworów o większych średnicach lub wyższych ciśnień różnicowych właściwe smarowanie zapewnia optymalny moment obrotowy.
P3: Czy zawór można montować w rurociągach pionowych?
Odp.: Tak, ale napęd przekładni powinien być ustawiony poziomo lub do góry, aby zapobiec gromadzeniu się zanieczyszczeń i wnikaniu wilgoci. Generalnie nie zaleca się orientacji w dół.
P4: Czy ten zawór nadaje się do zastosowań wymagających częstych cykli?
Odp.: Chociaż nadają się do regularnych cykli pracy, zastosowania o niezwykle-wysokiej częstotliwości (dziesiątki cykli na godzinę) mogą wymagać zaworów specjalnie zaprojektowanych do takich zastosowań.
P5: Jakie są ograniczenia temperaturowe i chemiczne fotelika?
Odp.: Standardowe gniazda elastomerowe radzą sobie z typowymi płynami, takimi jak woda i powietrze, w umiarkowanych temperaturach. Dostępne są specjalistyczne materiały siedzeń przeznaczone do stosowania w ekstremalnych temperaturach lub agresywnych chemikaliach.
P6: Jaka konserwacja jest wymagana?
Odp.: Zalecamy okresową kontrolę uszczelek i smarowania przekładni co 6-12 miesięcy. Utrzymuj odsłonięte obszary trzpienia w czystości i w razie potrzeby wymieniaj elementy zużywalne, w zależności od warunków serwisowych.
P7: Czy ten zawór można zautomatyzować?
Odp.: Tak, ręczny napęd przekładni ślimakowej można zazwyczaj usunąć i zastąpić siłownikami elektrycznymi lub pneumatycznymi do zautomatyzowanych systemów sterowania.
P8: Czy istnieją specjalne wymagania dotyczące instalacji rurowej?
Odp.: Upewnić się, że kołnierze rurociągów odpowiadają ciśnieniu i wymiarom zaworu. Należy pozostawić wystarczający odstęp umożliwiający pełny obrót pokrętła bez zakłóceń ze strony sąsiedniego sprzętu.
